型 號 規 格

序號 產   品 型  號 工作室尺寸 預裝功率 單價（元）

1 高低溫濕熱試驗箱 gdjs-100c 450×450×500 4

2 高低溫濕熱試驗箱 gdjs-250c 500×600×810 5

3 高低溫濕熱試驗箱 gdjs-500c 700×800×900 6

4 高低溫濕熱試驗箱 gdjs-800c 800×1000×1000 8

5 高低溫濕熱試驗箱 gdjs-010c 1000×1000×1000 10

產 品 說 明

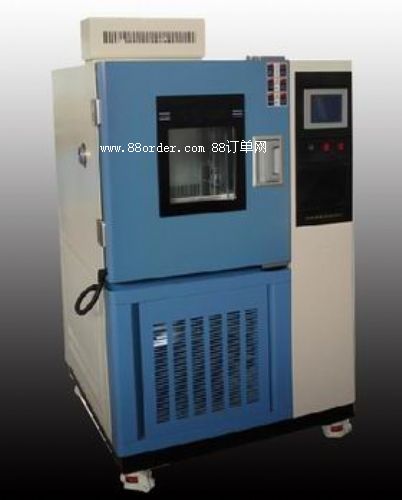

本高低溫濕熱試驗箱可以用來考核和確定電工、電子產品或材料在規定的溫度下，或濕熱環境條件下貯存和使用的適應性。設備采用強迫空氣循環來保持工作室內溫濕度的均勻性。

參 照 標 準

本產品滿足：通用標準：gb10586-2006    濕熱試驗箱技術條件

gb10589-2006    低溫試驗箱技術條件

gb10592-2008    高低溫試驗箱技術條件

gb11158-2006    高溫試驗箱技術條件

gb/t2423.1-2001  試驗a：低溫試驗方法

gb/t2423.2-2001 試驗b：高溫試驗方法

gb/t2423.3-1993 試驗ca: 恒定濕熱試驗

驗 收 標 準

gb/t5170.5-1996 電工電子產品環境試驗設備基本參數檢定方法 濕熱試驗設備

gb/t5170.2-1996 電工電子產品環境試驗設備基本參數檢定方法 溫度試驗設備

主要技術參數

●  溫度范圍：  -30℃～150℃

●  濕度范圍：  30％rh～98％rh

●  溫度波動度：≤±0.5℃

●  溫度均勻度：≤±2℃

●  溫度偏差：  ≤±2.0℃

●  濕度波動度：   ±2％

●  濕度均勻度：  +2～-3.0％rh

●  濕度偏差：  ≤±2％

●  升降溫速率： 0.7～1℃／min

時間設定范圍：   0～9999h/m/s

結構設計簡介

●  本高低溫濕熱試驗設備選用優質材料，使用先進的加工設備加工成型，外殼表面進行噴塑處理，美觀，平整。顏色搭配協調，線條流暢自然。內膽設計成一個密閉空間 ，選用優質不銹鋼板制作。

設備外殼采用優質a3鋼板數控機床加工成型，外殼表面進行噴塑處理，更顯光潔、美觀；

內膽為sus304優質不銹鋼板；

保溫材質:100mm高密度玻璃纖維棉，確保保溫性能，保持室內平衡穩定的溫度；

觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜，具有透明、隔熱、不易產生蒸汽結霜等優點；

攪拌系統采用長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環，使實驗室內的溫濕度均勻并保持穩定；

設備的門與箱體之間采用雙層耐高溫之高

張性密封條以確保測試區的密閉。大門內

板材料為不銹鋼制成，并采用無反作用門

把手，操作更容易；

箱內配樣品擺放架，可供客戶擺放試驗物品；

測試孔(機器左側)可外接測試電源線或信       硅橡膠密封層         測試孔

號線使用(孔徑或孔數可根據客戶指示)；

設備的制冷系統安裝在底部，壓縮機采用法國進口泰康牌，以確保制冷效果及可靠性

●  機器底部安裝高品質可固定式pu活動輪，可以很方便地將機器移到指定位置，最后將

腳輪固定；

設備的控制部分設計在設備的右側，分布有溫控儀、控制開關等，操作方便，簡單，易于維護；

● 加濕系統設計在箱體后部，以確保加濕效果可靠性。

控 制 系 統

溫濕度控制儀采用韓國進口數顯krk儀表，

溫濕度值直接數字顯示，按鍵輸入,操作簡單；

精度：0.1℃(顯示范圍)；解析度：±0.1℃；

感溫傳感器：pt100鉑金電阻測溫濕度傳感器；

控制方式：熱平衡調溫調濕方式；

溫濕度控制采用p . i . d＋s.s.r系統同頻道協調控制；     krk儀表

具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定；

本試驗箱回風口具有自動除霜裝置（這樣才能使試驗時產生的水蒸氣不會聚集在制冷蒸發器上，產生冰堵現象）。

加熱、加濕系統

●  加熱器采用瓷架鎳鉻絲電加熱器，此加熱器熱惰性小，

壽命長。由儀表輸出可控脈沖占空比pid信號，通過

固態繼電器來控制，控制平穩、可靠。

●    高溫完全獨立系統，不影響低溫、濕熱試驗；

●蒸汽鍋爐電加熱加濕方法，鎧裝電加熱管，pid控制方式，使用無觸點周期脈沖調寬ssr（固態繼電器）控制，設有水位控制裝置，加熱器防干燒裝置

溫濕度控制采用p . i . d ＋s . s . r，系統同頻道協調控制；

溫濕度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益。

為確保系統安全運行，在系統中需設置高壓控制、超壓、過載等保護系統。同時為了監測系統運行情況，在高壓端均需設有高壓表監測系統運行情況。

制 冷 系 統

壓縮機：全封閉法國泰康制冷壓縮機；

制冷方式：機械制冷；

冷凝方式：強制風冷；

制冷劑：r404a（環保型）；

全系統管路均作通氣加壓48h檢漏測試；

加溫、降溫系統完全獨立；

內螺旋式冷媒銅管；

斜率式蒸發器；

●其它制冷部件均采用美國ranco、sporlan、瑞士“alfalaval”、丹麥danfoss、意大利

castel、日本鷺宮等原裝進口名牌產品。

保 護 系 統

整體設備超溫保護；

無熔絲保護；

風機過熱保護；

整體設備欠相/逆相；

制冷延時保護

制冷系統過載；

制冷機組超壓；

加濕系統缺水保護；

整體設備定時；

其它還有漏電、運行指示，故障報警后自動停機等保護。

設備使用條件

環境溫度：5℃～＋28℃（24小時內平均溫度≤28℃）

環境濕度：≤85％

電源要求：ac220/380（ ±10％）v/50hz

預裝容量：4/5/6/8/10kw

隨 機 資 料

合格證、保修卡、電路圖；

說明書：操作方法、注意事項、出貨基本配件、維修保養事項；

交 貨 說 明

供方送貨上門，供方負責運費，預付款到帳后30天內發貨；

需方預付總金額的50％，貨到驗收合格后一次性付清余款；

供方負責安裝調試操作介紹，直到需方員工獨立操作為止；

保修期壹年，自安裝驗收之日起計。供方承諾終生提供備件，售后服務必須到現場解決的，

供方在48小時之內到達用戶現場。

以上數據均在環境溫度25℃ ·工作室無負載條件下測得；

溫度性能測試可按照國家標準gb/t5170，2相關條款進行測試。
