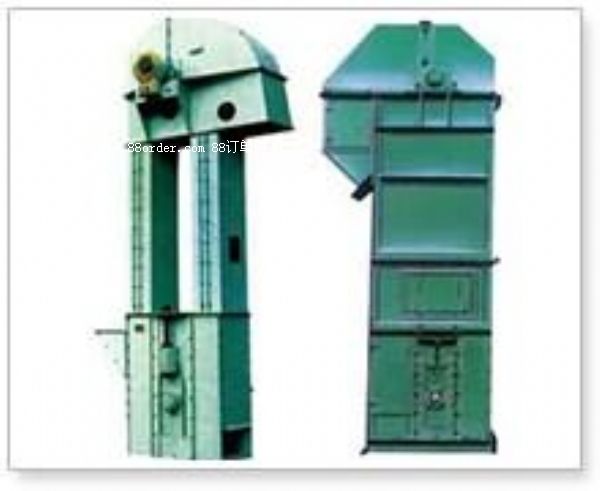

斗式提升機

一、概述

斗式提升機一般用來垂直提升或在傾角較大的情況下輸送物料。斗式提升機由于本身重量的限制，提升高度一般不超過30米，超過30米時，以二段提升為好。

根據料斗運行速度的快慢不同，斗式提升機可分為離心和重力兩種卸料方式。離心卸料適用于輸送粉狀、粒狀、小塊狀的無磨琢性和半磨琢性的物料；重力卸料適用于輸送塊狀的、密度較大的、磨琢性的物料。

斗式提升機料斗的牽引構件有環鏈、板鏈和膠帶等幾種。最常用的是環鏈，它的結構和制造比較簡單，與料斗的連接也很牢固。氧化鋁生產中的斗式提升機多采用環鏈的。環鏈和板鏈輸送物料溫度輸送物料溫度可達250℃。

二、斗式提升機的結構

圖11—4所示為直立鏈斗式提升機，主要部件有扁環式鏈條10，聯接于鏈條上的料斗6、驅動鏈輪2及張緊鏈輪11全部裝在機殼內。

機殼的上部有驅動鏈輪和傳動裝置以三角皮帶或套筒滾子鏈形式聯接驅動，這一部分統稱為機頭。機尾由機殼下部和張緊裝置8、鏈輪11所組成。機殼的中部由若干段聯接而成。

輸送的物料由機尾進料口9進入后，被連續向上運動的料斗舀取、提升，由機頭出料口5卸出。

1、牽引構件

鏈斗式提升機用的鏈條通常是鍛造扁環鏈和板鏈，它與料斗用螺栓連接。

板鏈由內、外鏈板、套筒、滾筒及銷軸等組成。板鏈有注油式及非注油式兩種結構。傾斜式斗式提升機是板鏈式加滾輪的結構。

2、料斗

料斗是提升機的承載構件，根據物料特性不同以及裝載、卸載的不同，有三種型式：深斗、淺斗和鱗式（三角式）斗。

3、傳動裝置

斗式提升機的傳動裝置是電動機通過減速器減速后，再驅動鏈輪回轉。傳動裝置中的逆止制動裝置通常采用逆止聯軸器，它可以防止在斷鏈條時，傳動裝置反向回轉。

4、張緊裝置

張緊裝置和膠帶輸送機張緊裝置相同，張緊裝置有螺旋式、彈簧式及重錘式三種。

5、斗式提升機的進料和出料

（1）進料

進料有兩種方法：舀取式和流入式。①舀取式：即運行的料斗在斗式提升機下部將加入在機殼內的物料舀取裝入料斗內。主要用于輸送粉末狀、粒狀、小塊狀的無磨琢性或半磨琢性的散狀物料。當舀取這樣物料時，不會產生很大的阻力。②流入式：物料直接流入料斗裝載。主要用于輸送大塊和磨琢性大的物料。

（2）出料

出料方法分三種型式：離心式、重力式、離心——重力式。

離心式出料是指物料沿著料斗的外壁運動，物料以離心式拋出。這種卸料方式用于易流動的粉末狀、粒狀和小塊狀的物料。

重力式出料是指物料沿料斗的內壁運動，物料以重力式卸出。重力式卸料用于塊狀，半磨琢性或大磨琢性的物料。

離心—重力式出料是指一部分物料沿著料斗的外壁運動，另一部分物料沿著料斗的內壁運動。它用于流動性不良的粉狀物料及含水分的物料。
