1  概述
1.1 本系列儀器按照國家標準gb/t11828.1-2002要求設計、制造。

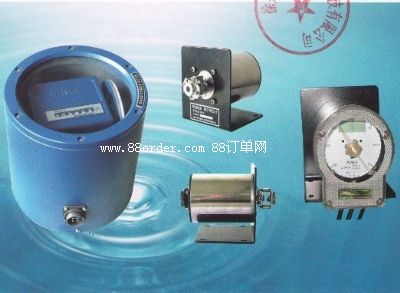

1.2 本儀器為單浮球式自收纜水位計，水位計工作時斜井內只有一根測纜牽動浮球跟蹤水位升降變化，實現水位自動測量。
1.3 本型儀器適用于斜井傾角（斜井中軸線與大地水平線之間的夾角）在90°-25°范圍、口徑內徑不小于160～250mm、最大有效長度（最高水位與枯水水位之間的斜井長度）為80m范圍的場所使用，并且斜井的中軸線必須是直線，斜井內壁必須平滑、無凹凸障礙。
1.4 本儀器水位編碼器顯示的是浮球在斜井內的行程，水面垂直變幅應通過計算機采集編碼器輸出值和斜井傾角值按約定公式計算求得。
1.5 本型儀器廣泛用于水庫、湖泊水位測量。在水庫、湖泊建造斜井比建造大型豎井可節省大量投資。
2  主要技術參數
2.1  浮球行程：0—80m，
水位垂直變幅：h = l×sinα
2.2  水位編碼器分辨力：1㎝
2.3  測量準確度（當傾角α值無誤差時）：≤0.2％
2.4  浮球直徑：φ130mm，φ200mm可選
2.5  輸出信號：格雷碼13bit（rs485或4-20ma接口選配）
2.6  傳輸距離（采用標準電纜）：150m
2.7  環境溫度：-10℃～85℃
相對濕度；＜90％(40℃)
2.8  重量：26.5kg
