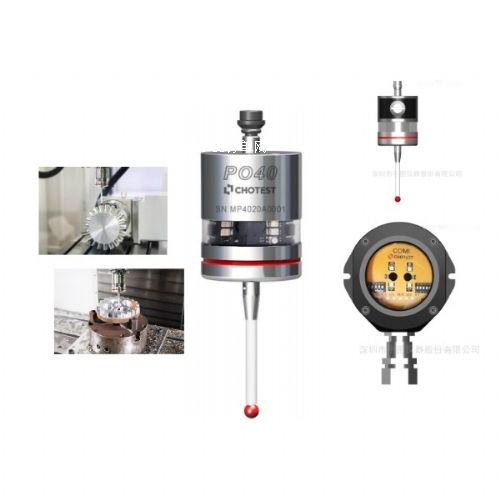

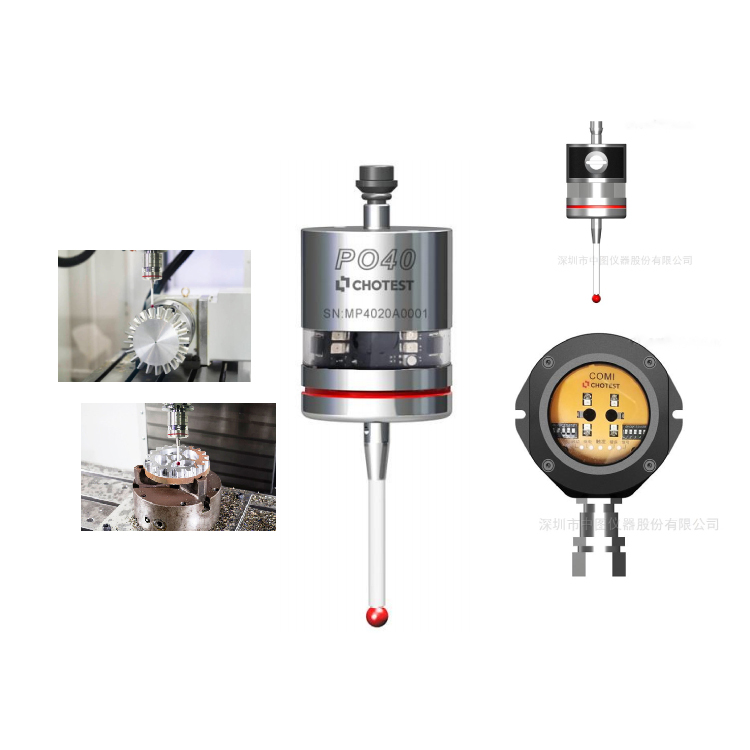

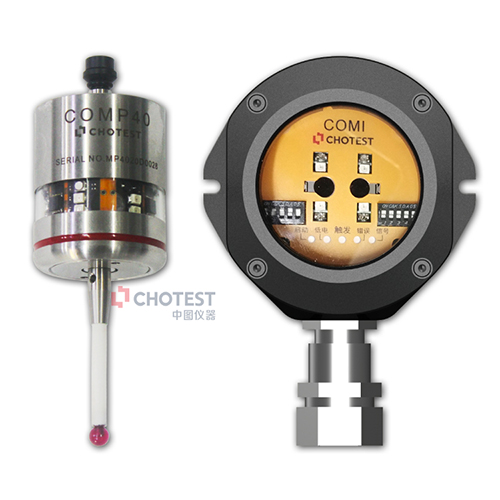

數控機床自動在線測頭po40體積小、精度高、傳輸穩定，是一款具有 3 維 5 向探測功能的紅外觸發機床測頭。

使用機床測頭，可以輕松實現找正定位、分中、在機測量，提高生產效率。數控機床自動在線測頭po40采用穩定的3點觸發結構設計，在測頭的內部有一個觸發機構，當測針受外力作用產生徑向或軸向移動時，觸發機構觸發，測頭內部的電路向接收器發出觸發信號，接收器將信號傳送給數控機床，獲得機床各軸位置坐標，再根據不同測量點的數據，計算出需要測量結果。

產品功能

適用于高精度零件檢測、薄壁零件檢測、模具曲面檢測、大尺寸零件在線測量、大批量在線測量、渦輪葉片檢測等。主要功能：

1）工件坐標設置：設置工件原點，修正工件坐標系，確定毛坯加工量。

2）零件找正：工件找正，判定工件裝夾定位是否準確，是否夾緊變形。

3）尺寸測量：臺階高測量、尺寸測量、直徑測量。

4）位置測量：孔間距測量、垂直度測量、位置度測量、角度測量等。

5） 曲面測量：葉片形狀測量、模具曲面測量、復雜形狀測量。

6） 序后檢測：工件測量完成，尺寸超差報警，修正刀補。

7） 工件有無判斷。

性能特點

產品具有以下突出優點：

高重復精度：單向重復精度<1μm。

超長待機時間：采用一次性電池，方便更換。

全包圍式吸能設計：360°全包圍式吸能設計，操機出現意外時，緩沖主軸沖擊力。

高等級防護設計：測頭、接收機本體防護等級達到ip68。

組合式診斷l(xiāng)ed指示燈：實時、準確顯示測頭當前工作狀態。

數控機床自動在線測頭po40軟件具備豐富的分析功能，包括圓、平面度、垂直度、距離、角度、輪廓度、平行度、同軸度、直線度等特征分析功能；測量程序和報表導出功能都可以滿足脫機編程，不占用機臺加工時間。
