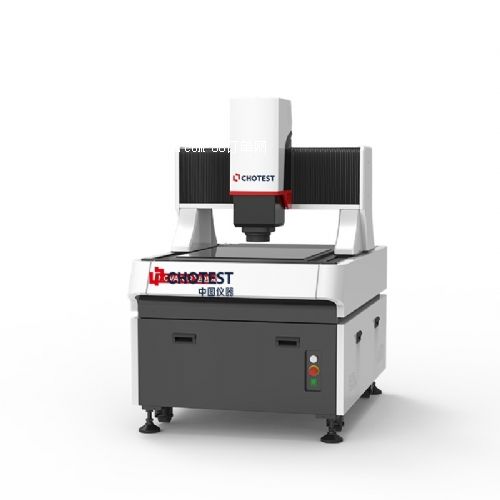

中圖儀器novator432全自動影像測量儀采用大理石主體機臺和精密伺服控制系統，實現高精度運動測量；充分發揮光學電動變倍鏡頭的高精度優勢，將傳統影像測量與激光測量掃描技術相結合，實現2.5d和3d復合測量。novator還支持頻閃照明和飛拍功能，可進行高速測量，大幅提升測量效率；具有可獨立升降和可更換rgb光源，可適應更多復雜工件表面。

技術規格

測量功能

1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、最近點等。

2.novator432全自動影像測量儀可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。

3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。

4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。

5.坐標系：儀器坐標系、點線、兩點 x、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。

6.快速工具：r角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、o型圈等特殊工具快速測量。

7.支持公差批量設置、比例等級劃分、顏色自定義管理。

日常操作中的注意事項

1、先開影像儀控制箱電源，再啟動掃描軟件。

2、將影像儀工作臺上的雜物清理干凈，再進行影像儀設備歸零，防止測頭發生碰撞。

3、請勿將過重的物體擺放于轉臺上，以致?lián)p壞影像儀轉臺。

4、禁止將工件固定在影像儀轉臺上噴涂反差劑。

5、影像儀工作臺運動時盡量避免急停。

novator432全自動影像測量儀支持點激光輪廓掃描測量，進行高度方向上的輪廓測量；支持線激光3d掃描成像，可實現3d掃描成像和空間測量。融入中圖閃測儀的拼接測量功能，支持飛拍模式測量，測量效率提升5~10倍。
