抗沖擊波活門、井下抗沖擊波活門、抗沖擊波密閉門

抗沖擊波活門和抗沖擊波密閉門配套使用,

一、產品用途

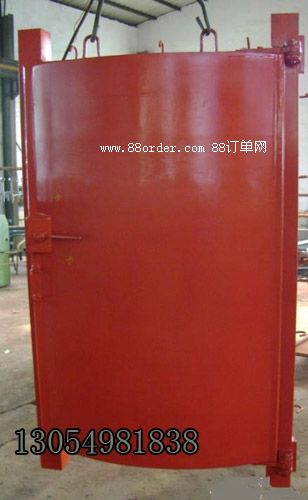

抗沖擊波密閉門用于井下材料庫和材料發放硐室，起隔離作用阻止沖擊波及產生的火焰、有毒氣體向外部巷道擴散，由總回風道排出。

二、規格參數

門框尺寸 承壓

1100×1800 2500

1100×1800 1500

三、產品主要構造

本抗沖擊波密閉門由門框、門扇、餃頁、閉鎖裝置等部件組成。

1 門框?yàn)椴坏冗吔卿摻M焊框架構件

2 門扇為弧形殼板、井字筋板、槽鋼圈梁組焊而成

3 下餃頁采用單向推力球軸承支撐

4 閉鎖裝置為閉鎖軸、手柄轉動式

5 密封方式采用“9”字形截面橡膠條密封

說明：1、嚴格執行煤炭工業部研究院標準要求生產。

2、提供資質證書、合格證。

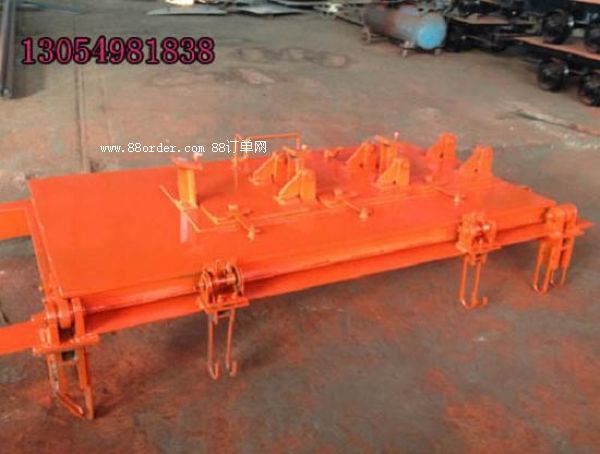

抗沖擊波活門用于井下爆炸材料庫和爆炸材料發放硐室，起隔離作用阻止爆炸沖擊波及爆炸產生的火焰、有毒氣體向外部巷道擴散，安裝在進風巷道處。通風活門組分為3組，使用時可根據井下爆破材料庫需要風量和總回風道負壓值，確定通風活門組數，并可調節每組活門的張啟角度進行微調，滿足最佳通風量，抗沖擊超壓能力為2500kpa。
