tdy型油冷式電動滾筒_上海帶式輸送機滾筒廠家

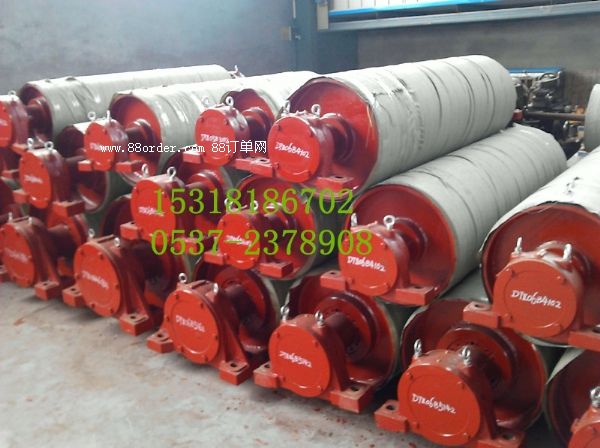

傳動滾筒是帶式輸送機傳遞動力的主要部件。
傳動滾筒分類
其驅動帶式輸送機的方式有單滾筒、雙滾筒及多滾筒之分。
傳動滾筒表面有裸露光鋼面，人字形和菱形花紋橡膠覆面。
傳動滾筒從制作材料上來分有鋼板卷制焊接、鑄鋼及鑄鐵3種。
從結構型式上來分有裝配輻板式、輻條式、整體輻板式3種。

改向滾筒(bend pulley)又叫導向滾筒，主要用于改變輸送帶的運行方向或壓緊輸送帶使其增大與傳動滾筒的包角，是常見的皮帶輸送機五金配件。
分類　改向滾筒包括用于輸送帶在輸送機端部的改向、增加傳動滾筒圍包角的導向滾筒、拉緊滾筒用于拉緊裝置的導向滾筒.

電動滾筒|外裝式電動滾筒|電動滾筒電機

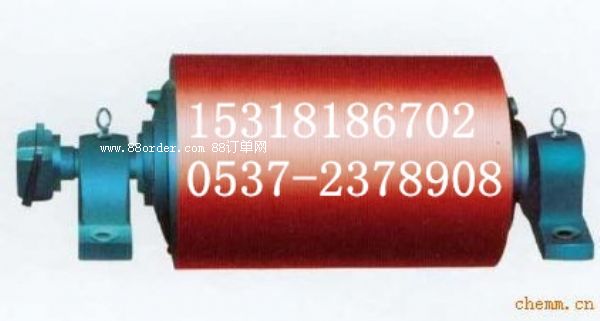

普通電動滾筒：是一種將電機和減速器共同置于滾筒體內部的新型驅動裝置。
普通電動滾筒是dt型、dtii型通用固定式膠帶輸送機的內驅動裝置，與由電機、減速機、傳動滾筒結合的外驅動裝置相比較，具有占地小，重量輕、性能可靠、外觀整齊等優點，在粉塵大、潮濕泥濘等惡劣條件下仍能正常工作。
外裝式減速滾筒：將普通電動滾筒中的電動機移出來，筒體內仍有減速機構的滾筒常稱為減速滾筒。
外裝式電動滾筒：減速滾筒再與電動機外聯，就構成了電機外裝式電動滾筒，常簡稱外裝式電動滾筒。

電動滾筒分類
依據電機的冷卻方式：風冷式電動滾筒、油冷式電動滾筒、油浸式電動滾筒
按減速器傳動結構：定軸齒輪電動滾筒、行量齒輪電動滾筒、擺線針輪電動滾筒
電動滾筒按應用環境常見的有普通、腐蝕和易燃易爆三種場合。
電動滾筒工作原理
外裝式電動滾筒工作原理：電動機外置與支座相聯，通過輸入軸將動力傳人滾筒內部，帶動一對外嚙合齒輪和一對內嚙合齒輪使?jié)L筒減速旋轉。當滾筒旋轉時，冷卻潤滑液潤滑齒輪及軸承。

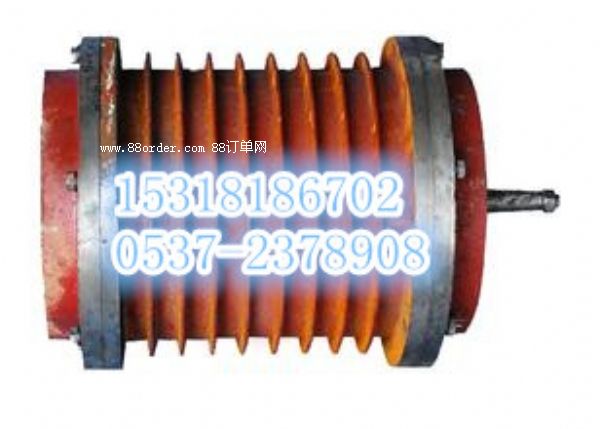

油冷式電動滾筒工作原理：油冷式電動滾筒空腔內，帶有環形散熱片的電動機用左法蘭軸和右法蘭軸支承，yd型兩法蘭軸的軸頭固定在滾筒外的支座上，dy型兩法蘭軸的方形軸頭固定在皮帶輸送機上。電動機主軸旋轉帶動一對外嚙合齒輪和一對內嚙合齒輪使?jié)L筒減速旋轉。在滾筒內腔內充有冷卻潤滑液，當滾筒旋轉時，油液便可沖刷電機外殼進行冷卻并潤滑齒輪及軸承。
電動滾筒型號有：
tdy75型油冷式電動滾筒 ，dy1、jyd型移動式電動滾筒，yz型擺線針輪電動滾筒 ，tj型油浸式電動滾筒
yd油冷式電動滾筒 yzw型外裝式電動滾筒 tzdt系列電動滾筒 fxt型風冷式電動滾筒
ydn、jdt型油冷油浸電動滾筒 自動調正防跑偏電動滾筒
wxt、wxn電動滾筒 ydy1、jdy1型油冷油浸電動滾筒 jyd油冷式電動滾筒
qyd型油冷式電動滾筒 spj改向滾筒組 yz型油冷、油浸式擺線針輪電動滾筒
wd(ⅱ)型外裝式減速滾筒 tzdg系列精密輕型電動滾筒（電棍棒） ydjd型調速電動滾筒
yth型外裝減速滾筒 ybn、jbt型油冷油浸電動滾筒 yt 型油浸式電動滾筒
yhtl型電動輥道滾筒 w（x、b、d）t、w（x、b、d）n型外裝滾筒 ydb型隔爆油冷式電動滾筒
wz型外裝式電動滾筒 tmf新型輸送機械驅動系統 wbt2000系列擺線針輪電機外置電動滾筒
byd型擺線針輪油冷式電動滾筒
