質量優,規格齊全,價格實惠!非標訂做!上海乙諦:萬向節(聯軸器)專業生產!

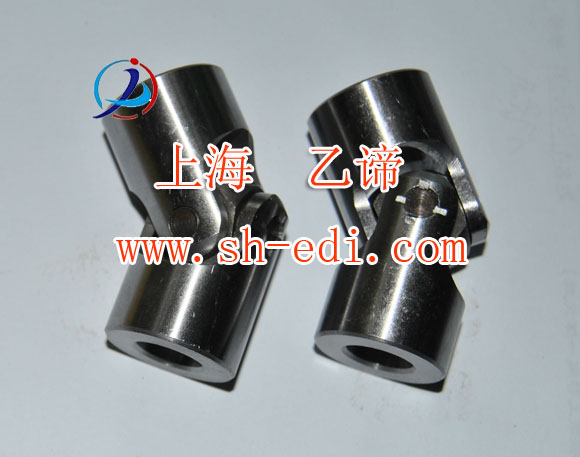

上海乙諦精密機械有限公司是國內上海研發、生產新型機械基礎件的專業工廠。主要產品有:脹套、脹緊套、漲緊套、漲套、脹緊聯結套、漲緊聯結套、免鍵軸套、萬向節、單節萬向節、雙節萬向節、萬向聯軸器、精密小型萬向節、精密可伸縮萬向節、彈性聯軸器、漲緊連接套等。本公司產品廣泛用于:紡織機械、包裝機械、印刷機械、食品機械、冶金機械、礦山機械、輕工機械、重型機械、建筑等各個機械軸承制造領域。 產品介紹: 使用于各種通用機械的場合,最高轉速可達1000mim g型為單節式 gd型為雙節式 ga型為可伸縮式 每節最大轉動角度為450 備注:成品孔徑按客戶要求制作,圓柱肖、開鍵槽、六角孔和方孔。 以上型號規格齊全,非標件訂做,表面處理:拋光、本色、發黑,歡迎咨詢洽談!

萬向聯軸器的共同特點是角向補償量較大,不同結構型式萬向聯軸器兩軸線夾角不相同,一般≤5°-45°之間。萬向聯軸器利用其機構的特點,使兩軸不在同一軸線,存在軸線夾角的情況下能實現所聯接的兩軸連續回轉,并可靠地傳遞轉矩和運動。萬向聯軸器最大的特點是具有較大的角向補償能力,結構緊湊,傳動效率高 萬向聯軸器有多種結構型式,例如:十字軸式、球籠式、球叉式、凸塊式、球銷式、球鉸式、球鉸柱塞式、三銷式、三叉桿式、三球銷式、鉸桿式等,最常用的為十字軸式,其次為球籠龍,在實際應用中根據所傳遞轉矩大小分為重型、中型、輕型和小型。

咨詢/訂購示例： 1.(型號)內徑+外徑  內徑d=10mm、外徑d=20mm e10*20-g 2.不知型號： 需提供“內徑、外徑、長度”

型號及規格   額定 扭矩 nm   d   d   l2   l1     c     kg (g) 格 格 g  型 號 g e5 x 10-g 5.0 5 10 31 15 8.8 0.01 e6 x 12-g 5.0 6 12 31 15 8.9 0.02 01g e6 x 16-g 11.2 6 16 34 17 8 0.03 02g e8 x 18-g 15 8 18 40 20 11 0.04 03g e10 x 16-g 25 10 16 52 26 12 0.08 e10 x 20-g 20 48 24 04g e12 x 23-g 45 12 23 56 28 13 0.12 e12 x 25-g 25 05g e14 x 25-g 60 14 25 74 37 13 0.15 06g e16 x 30-g 71 16 30 70 35 16 0.25 07g e18 x 32-g 120 18 32 74 37 17 0.30 08g e20 x 36-g 140 20 36 82 41 18 0.40 09g e22 x 38-g 200 22 38 95 47.5 22 0.50 10g e25 x 44-g 280 25 44 108 54 26 0.85 e25 x 46-g 46 11g e30 x 48-g 450 30 48 123 60 38 1.00 12g e35 x 58-g 560 35 58 140 70 41 1.70   萬向聯軸器 用途 用來聯接不同機構中的兩根軸(主動軸和從動軸)使之共同旋轉以傳遞扭矩的機械零件。在高速重載的動力傳動中,有些聯軸器還有緩沖、減振和提高軸系動態性能的作用。聯軸器由兩半部分組成,分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。
