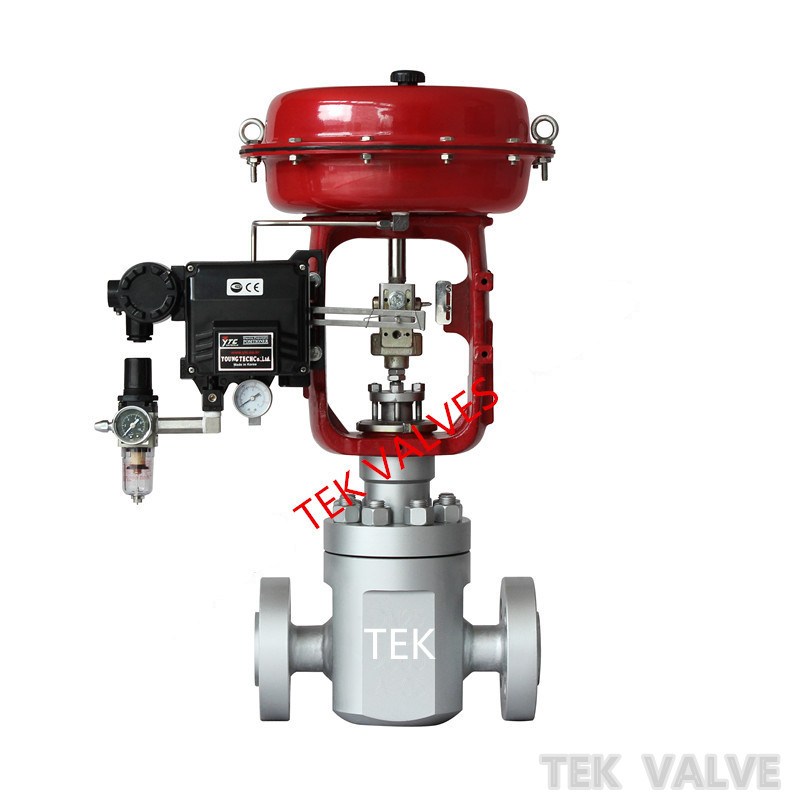

進口氣動高壓調節閥
德國泰科高壓調節閥（給水調節閥）是鍋爐給水自動調節系統中最主要設備之一，廣泛應用于電站、 化工、石油、冶金等給水系統流量的調節。
進口氣動高壓調節閥結構特征：
1.主要由閥體、閥座、密封圈、閥桿、閥蓋等組成。
2.閥門的流量調節，靠針形閥瓣在閥座內的相對上下移動改變閥座與閥桿之間的環形面積的大小來實現。
3.閥桿向下移動為關，反之為開。閥門與管道為焊接連接。
4.閥門采用電動執行機構角行程來驅動。
5、采用多片帶孔圓盤疊加而成的孔板組件和其上部的籠罩構成節流組件。
6、由于調節時采用孔板組件，改變了傳統的一次降壓為多次降壓。大流量區由上部籠罩截面改變調節給水流量，所以壓降鍘。
進口調節閥是調節閥的流量特性有線性特性，等百分比特性及拋物線特性三種。等百分比特性的相對行程和相對流量不成直線關系，所以它的優點是流量小時，流量變化小，流量大時，則流量變化大，也就是在不同開度上，具有相同的調節精度。線性特性的相對行程和相對流量成直線關系。單位行程的變化所引起的流量變化是不變的。流量大時，流量相對值變化小，流量小時，則流量相對值變化大。調節閥類包括節流閥和減壓閥，其作用是調節介質的壓力、流量等叁數。
■ 主要零件材料
|
1 |
閥體 |
wcb |
cf8 |
cf8m |
cf3m |
|
2 |
籠式套筒 |
304 |
304 |
316 |
316l |
|
3 |
閥芯 |
304 |
304 |
316 |
316l |
|
4 |
墊片 |
ptfe/金屬石墨纏繞墊片 |
|||
|
5 |
閥蓋 |
wcb |
cf8 |
cf8m |
cf3m |
|
6 |
閥桿 |
304 |
304 |
316 |
316l |
|
7 |
填料墊片 |
304 |
304 |
316 |
316l |
|
8 |
填料 |
ptfe/柔性石墨 |
|||
|
9 |
彈簧 |
65mn |
304 |
316 |
316l |
|
10 |
螺母 |
304 |
304 |
316 |
316l |
■ 主要性能指標
|
項目 |
不帶定位器 |
帶定位器 |
||
|
基本誤差％ |
±5.0 |
±1.0 |
||
|
回差％ |
≤3.0 |
≤1.0 |
||
|
死區％ |
≤3.0 |
≤0.4 |
||
|
始終點偏差％ |
氣開 |
始點 |
±2.5 |
±1.0 |
|
始點 |
±5.0 |
±1.0 |
||
|
氣關 |
始點 |
±5.0 |
±1.0 |
|
|
終點 |
±2.5 |
±1.0 |
||
|
額定行程偏差％ |
≤2.5 |
|||
|
泄露量l/h |
0.01％×閥額定容量 |
|||
|
可調范圍r |
30：1 |
|||
■ 額定流量系數kv、額定行程、配用執行器型號
|
公稱通徑 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數kv |
單座 |
10 |
11 |
17.6 |
27.5 |
44.5 |
69.3 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
籠式 |
6.3 |
10 |
16 |
25 |
40.5 |
63.7 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
配用執行器型號 |
zha/b-22 |
zha/b-23 |
zha/b-34 |
zha/b-45 |
zha/b-56 |
|||||||||
進口氣動高壓調節閥參數
|
閥體形式 |
直通鑄造高壓球型閥 |
|
公稱通徑 |
dn20～300mm |
|
公稱壓力 |
pn11.0、pn15.0、pn26.0、pn42.0mpa；ansi 150、300、600、900lb；jis 10、20、30、40 |
|
連接形式 |
法蘭(ff rf rtj)、焊接(sw bw)、螺紋(適用于1″以內) |
|
閥蓋形式 |
標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
● 閥內件
|
閥芯形式 |
籠式套筒節流式閥芯 |
|
流量特性 |
線性、等百分比 |
● 執行機構及附件、作用形式
|
執行器型式 |
多彈簧簿膜執行機構 |
||||
|
執行器型號 |
zha/b-22 |
zha/b-23 |
zhab-34 |
zha/b-45 |
zha/b-56 |
|
有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程 |
10、16 |
25 |
40 |
40、60 |
100 |
|
彈簧范圍 |
20～100（標準）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
||||
|
供氣壓力 |
140～400kpa |
||||
|
氣源接口 |
rc1/4" |
||||
|
環境溫度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
||||
|
作用形式 |
氣關式—失氣時閥位開；氣開式—失氣時閥位關 |
||||
■ 主要外形及連接尺寸
|
公稱通徑 dn(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
l |
直通式 |
由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。 |
||||||||||||
如果您有需要求購德國泰科進口高壓調節閥，了解進口高壓調節閥原理，進口高壓調節閥結構，進口高壓調節閥型號，進口高壓調節閥尺寸的需要，歡迎訪問我們的網站或者來電咨詢，我們將竭誠為您提供優質的產品和服務！
