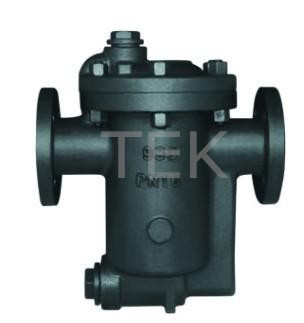

進口倒吊桶疏水閥

   德國泰科閥門（國際）有限公司—廣東總代理

germany tek valves (international) co., ltd, guangdong general agent

〖高品質、高質量、高標準——盡顯泰科閥門風范〗

   進口倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，吊桶開口向下，倒吊桶連接杠桿帶動閥心開閉閥門。倒吊桶式疏水閥能排空氣，不怕水擊，抗污性能好。過冷度小，漏汽率小于3％，最大背壓率為75％，連接件比較多，靈敏度不如自由浮球式疏水閥。因倒吊桶式疏水閥是靠蒸汽向上浮力關閉閥門，工作壓差小于0.1mpa時，不適合選用。

當裝置剛啟動時，管道內的空氣和低溫凝結水進入疏水閥內，倒吊桶靠自身重量下墜，倒吊桶連接杠桿帶動閥心開啟閥門，空氣和低溫凝結水迅速排出。當蒸汽進入倒吊桶內，倒吊桶的蒸汽產生向上浮力，倒吊桶上升連接杠桿帶動閥心關閉閥門。倒吊桶上開有一小孔，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶連接杠桿帶動閥心開啟閥門，循環工作，間斷排水。

德國泰科泰科進口倒吊桶式疏水閥是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。

 進口倒吊桶式蒸汽疏水閥進口它是利用冷凝水和蒸汽的密度差的工作原理。內部結構是由杠桿系統連接倒吊桶克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件倒吊桶開口向下。裝置剛起動時管道內出現空氣和低溫冷凝水，此時疏水閥是全開放空氣和低溫冷凝水迅速排出裝置很快提升溫度。當蒸汽進入倒吊桶內倒吊桶產生向上浮力倒吊桶連接杠桿帶動閥心關閉閥門。

進口倒吊桶式疏水閥工作原理;

進口倒吊桶式疏水閥主要技術參數：

口徑尺寸:dn15-dn65

壓力范圍: pn 0.5－pn64

使用溫度:-20℃≈800℃

連接方式:法蘭、內螺紋

閥體材質:鑄鋼、不銹鋼

最高背壓率:85％

適用介質: 飽和蒸汽，凝結水

進口倒吊桶式疏水閥結構特點：

1.內腔所有運動部件均為不銹鋼，耐磨損，耐腐蝕。

2.由于蒸汽不能到達被水封的閥座孔，所以無蒸汽損失，高效節能。

3.浮桶倒置，不會被破壞壓扁，不怕水擊，壽命長。

4.倒置桶頂部設有排氣孔。連續排空氣性能好，不會形成冷滯后和氣堵。

5.不受背壓的影響，在高的背壓下能很好地工作。

6.工作可靠，只有兩個運動部件 ( 杠桿 — 和倒置桶 ) ，故不會產生卡阻。

7.閥座與閥瓣在閥的頂部，閥瓣在開關中可以使污物通過，有良好的自我清洗性 能 , 無污物困擾。

進口倒吊桶疏水閥
