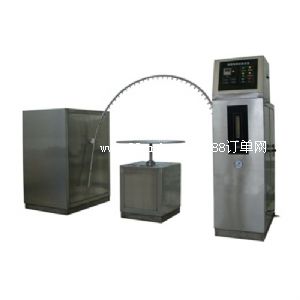

ipx3、ipx4擺管淋雨試驗設備

參照標準:

gb/t10485-2007 道路車輛 外部照明和光信號裝置環境耐久性

gb 4208-2008/iec 60529:2001 外殼防護等級（ip代碼）

gb/t 12480-90 客車防雨密封性試驗方法

產品用途：本產品可滿足ip防護等級ipx3、ipx4的試驗要求，主要用于考核電工電子產品外殼、密封件在水試驗后。或者在試驗期間是否能保證該設備及元器件良好的工作性能及技術狀態。

 同時產品在運輸過程或使用中可能受到侵水的影響，為產品技術標準提供引用依據。適用以自然條件為基礎所進行的人工淋雨試驗，不帶有強風速的降雨，不考慮試件的高溫及雨水溫度溫差所引進的大量進水。

ipx3、ipx4擺管淋雨試驗設備

一.技術參數:

1、產品型號：bg-l

2、擺管半徑：(如下圖所示)管半徑r/mmipx3ipx4開孔數na總水流量

qv/(l/min)開孔數na總水流量

qv/(l/min)20080.56120.84400161.1251.8600251.8372.6800332.3503.51000412.9624.31200503.5755.31400584.1876.11600674.71007.0a根據規定距離布置開孔，實際開孔數n可增加1個。

3、擺管噴水孔直徑：ø0.4 :mm

4、擺管擺角幅度:  ±45°、60°、135°、150°

5、擺管噴水角度:  ±60°、±180°

6、擺管速度：無級調速

7、淋雨水壓：80～100kpa（可調節）

8、水流量: 10±5％/min（可調節）

9、試驗臺尺寸：ø600

10、試驗臺轉速：1r/min

11、噴淋用水：潔凈的軟質自來水

12、電源要求：ac380（±10％）v/50hz  三相五線制.

二、結構:

淋雨試驗設備由擺管支架、擺管傳動、工作旋轉臺、電氣控制四部分組成，其中支架、回轉臺防護罩、控制臺采用sus304不銹鋼發紋板制作;

ipx3、ipx4擺管淋雨試驗設備

三、工作原理:

1、擺管擺動：通過步進電機、plc（進口件）驅動減速器、通過可編程邏輯控制器設定自動完成;

2、工作臺旋轉：電機帶動渦輪減速旋轉，從而達到工作臺旋轉速度;

3、噴嘴：根據試件的大小，決定擺管的彎曲半徑。噴嘴為可拆式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，以使射出的水滴均勻，流量充足;

4、水道：敞開式擺管淋雨須考慮排水，在土建時就應考慮，以能迅速排放，不積水為佳.另需配備相當容量的貯水池以供應試驗所需;

免費送貨上門，在對該ipx3、ipx4擺管淋雨試驗設備安裝調試結束后，在用戶現場對相關技術人員免費做相應的基本操作培訓，人數不限。
