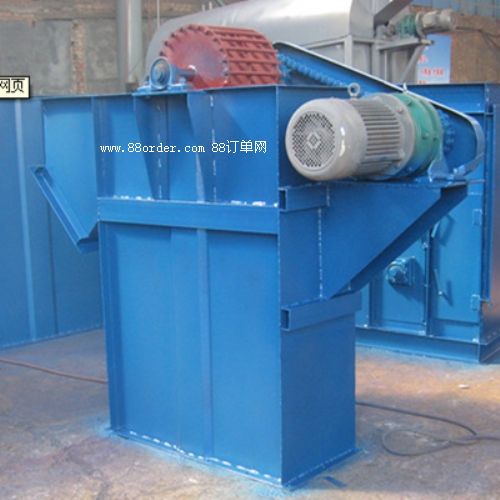

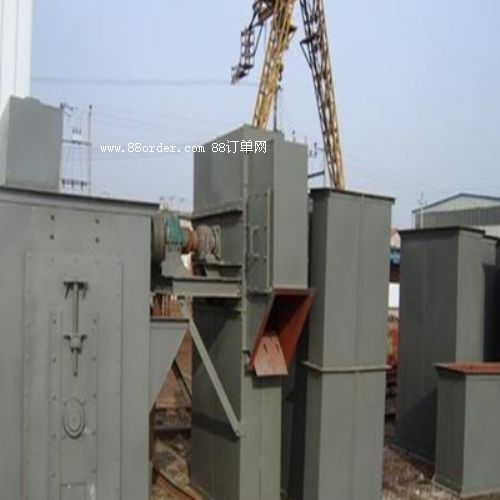

一、td型斗式提升機的特點

  我公司生產的td型斗式提升機，是基于d型斗式提升機研制的新產品，與d型相比，具有規格多輸送量大，提升高度高，運行平穩可靠，壽命長等顯著優點。其主要技術性能及參數符合jb3926-85<<垂直斗式提升機>> (該標準等效，參照了國際標準和國外先進標準）

本提升機具有以下特點：

1、輸送量大，相同斗寬的td型與d型相比，輸送量增大近一倍。

2、牽引件采用高強度橡膠輸送帶具有較高的抗拉強度，使用壽命長。

3、整機結構簡單、安裝方便、便于調整、維修和保養。

4、牽引件為低合金高強度園環鏈，經適當?shù)臒崽幚砗�，具有很高的抗拉�?qiáng)度和耐磨性，使用壽命長。

二、td型斗提機結構型式

（1）傳動裝置 td型斗提機的傳動裝置有兩種形式，分別配有yz型減速型或zq（yy）型減速器。yz型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊，重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。

（2）td型斗提機備有四種料斗：q型（淺斗）、h型（弧底斗）、zd型（中深斗）、ｓd型（深斗）

表2 td型斗提機技術性能：

斗提機型號td100td160td250td315料斗型式qhqhzdsdq　hzdsdqhzdsd輸送量①，m3/h47.691616272036385928504267料斗容積，l0.150.30.490.91.21.91.122.243.04.61.953.553.755.8料斗運行速度，m/s1.41.41.61.6滾筒轉速，r/min67676161

斗提機型號td400td500td630料斗型式qhzdsdqhzdsdqhzdsd輸送量①，m3/h4076681106311696154-142148238料斗容積，l3.15.65.99.44.849.09.314.9-1414.623.5料斗運行速度，m/s1.81.82.0滾筒轉速，r/min555548

①表中料斗容積為料斗盛水時容積，與實際填充量相近，故輸送量計算時未考慮填充系數ψ，具體選型時應根據物料度，求得ψ修正值，以此值修正表中所給輸送量。

2.td型斗提機外形及安裝尺寸：

td型斗提機外形見圖1，主要尺寸見表3，驅動裝置配套及尺寸見表4-表6，選用yz型驅動裝置時，其安裝尺寸與制造廠聯系。
