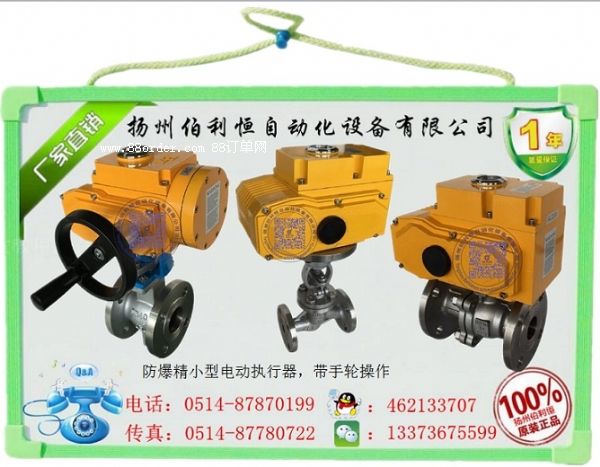

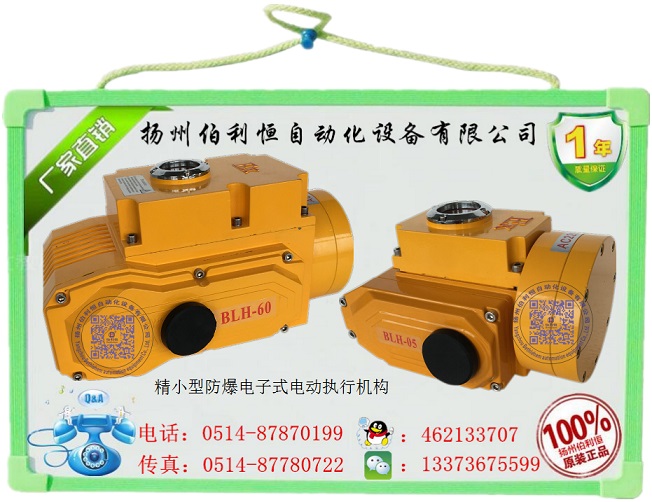

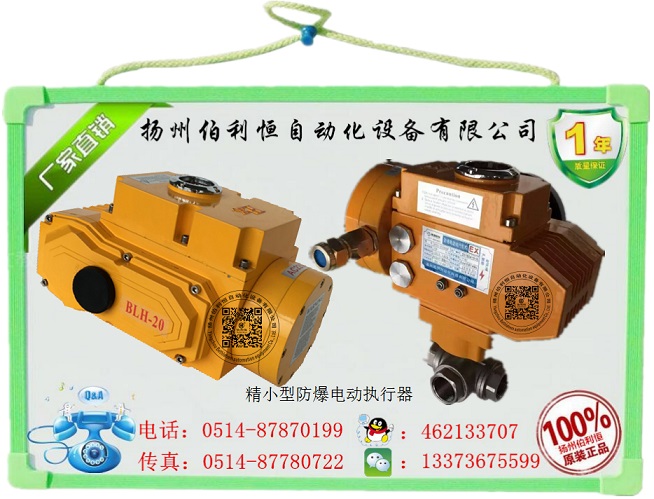

精小型電動執行器bys-20e

電動執行器是引進國外最新技術研制的新一代產品，其設計獨特、款式新穎；具有高智能、高防護性能、體積小、集成度高、使用壽命長、性能穩定等特點。可現場操作，也可遠距離控制，適應于控制0-270°旋轉的閥門及其它同類產品。如蝶閥、球閥、風閥、擋板閥、旋塞閥、百葉閥等其它0-90°旋轉的設備�？蓾M足工業自動化控制管理的各種要求。它以380v/220v/110v交流電源為驅動電源，以4-20ma電流信號或者0-10vdc電壓信號為控制信號，可使閥門運動到所需要位置，實現其自動控制，最大輸出扭矩達6000n.m。廣泛應用于石油、化工、冶金、水處理、船舶、造紙、電廠、印染、食品加工、制藥及樓宇自動化系統等眾多行業。

二、性能特點

1殼體

  殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為ip67，nema4和6，并有ip68型供選擇。

2電機

全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為f級，內置過熱保護開關，可防止過熱損壞電機。

3手動結構

手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。

4指示器

指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。

5干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥

6密封

密封性好，標準產品防護等級是ip67，并可選ip68防護等級。

7限位開關

機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。

8自鎖

精密的蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。

9防脫螺栓

拆除外殼時，螺栓附在殼體上，不會脫落。

10安裝

底部安裝尺寸符合iso5211/ din3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強�？梢源怪卑惭b，也可以水平安裝。

11線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
