jb-dzzs-01多參數全自動稱重式地中蒸滲儀

jb-dzzs-01多參數全自動稱重式地中蒸滲儀是用于自動測檢并記錄、存儲土壤中水份的蒸發量及入滲量的產品。

多參數直接稱重式蒸滲儀的工作原理

直稱固定型自動電子稱重式蒸滲儀是把壓力傳感器固定在鋼結構底座上，被稱土壤測筒平置于稱重底座的傳感器之上，直接稱量土壤測筒中水分的變化。直接稱重系統消除了杠桿式稱重測量的轉換誤差及懸臂式測量系統受風和形變帶來的誤差，稱重分辨率可達100克。

多參數直接稱重式蒸滲儀具備以下主要功能

(1)測量具有地下水毛管上升補給條件下的農田實際蒸散發量和潛水蒸發量，進而分析和研究地下水對農田蒸散發的作用和貢獻。

(2)研究不同土壤類型、不同地下水埋深對農田蒸發和土壤入滲的影響

(3)研究作物耗水量、棵間蒸發量和合理的農田灌溉制度

(4)建立spac系統分析模型，選擇和確定各類參數

(5)研究與水分運動有關的土壤養分、化學元素和污染物質在土壤中運移和轉化的規律�？傊�，該套設備是開展四水轉換研究的重要手段，同時還可用于研究農田其他物質流和能量傳輸規律和機理，根據設計和制作要求，與國內外已有地中蒸滲儀比較，具有規模大、測量精度高和功能多樣化的特點。

多參數直接稱重式蒸滲儀有如下的特點

(1)儀器是只讀和存貯式的、它通過電路的特殊調試將重量值轉換成蒸滲量。

⑵儀器具有定時貯存、顯示、打印功能，可人工和計算機觀測和控制。即當?shù)皆O(shè)置的時間儀器自動貯存、顯示當前的重量，兩次數值的差值為蒸滲量。

(3)地下室是保護四周土壤不接觸到盛土容器的作用，蒸滲儀內筒的土壤條件和植物生長與大田基本一致，其測量結果能代表大田的實際情況。

(4)本儀器對指導農作物、牧草和林業的合理用水，對于研究土壤一植物一大氣系統中水分的運動規律，制定合理科學的灌溉制度、節約用水、促進農作物生長都將產生積極的作用。

技術參數

水分測量范圍：0-100％

水分精度：0-53％范圍內為±3％;53-100％ 范圍內為±5％

溫度測量范圍： -45℃-115℃(可定制)

溫度精度： ±0.5℃

電導率量程： 0-10000us/cm

電導率分辨率： 10us/cm

輸出信號： rs485

響應時間： <1s 防護等級 ip68

供電電源： 12-24v dc

耗電： ≤ 0.15w（12vdc ,25℃）

安裝方式： 全部埋入或探針全部插入被測介質

直稱固定式電子稱重式蒸滲儀數據采集系統

固定式新型電子稱重式蒸滲儀數據采集系統由數據信號轉換裝置和高精度數據定時顯示存貯儀等組成。三個壓力傳感器可單獨采集也可一起采集。

開發的上位機軟件應功能齊備，界面美觀友好，數據處理和轉換方便。考慮到測量參數的變化，軟件中設計有傳感器配置功能，為后續擴展測量參數提供方便，無需二次開發軟件。

上位機主要負責定時發出數據采集命令，接收和保存下位機返回的測量結果，并對下位機的狀態進行監控，記錄異常狀態并通過短信方式向運維人員報告。數據采集為漢字菜單操作界面，土壤測筒重量、土壤溫度、土壤墑情、電導率、水勢、蒸發蒸騰量、降水灌溉量、滲漏量、地表徑流量、馬氏瓶液位等自動定時測量，不同的參數測量界面可以切換，測量數據在線保存，測量數據能自動計算和轉換成 excel文件保存。

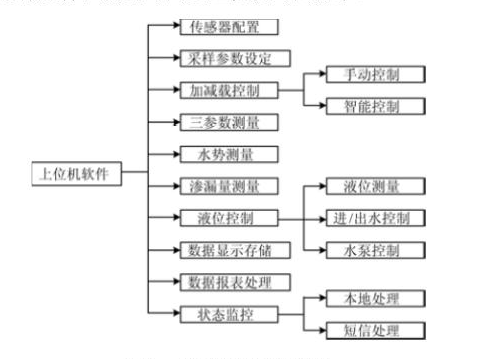

上位機軟件模塊組成如圖所示，其主要功能包括采樣參數設定、手動調試控制、傳感器配置、溫度/含水率/電導率測量、水勢測量、滲漏量測量、蒸散發量測量、地表徑流測量、液位測量、排水電磁閥控制、水泵控制、數據顯示存儲、狀態監控、故障記錄及報表處理等。數據記錄間隔范圍5min，10min，15min，30min，1h，4h, 8h，12h，24h等，可根據需要進行選擇，測量時間以上位機時間為準。

上位機軟件模塊組成
