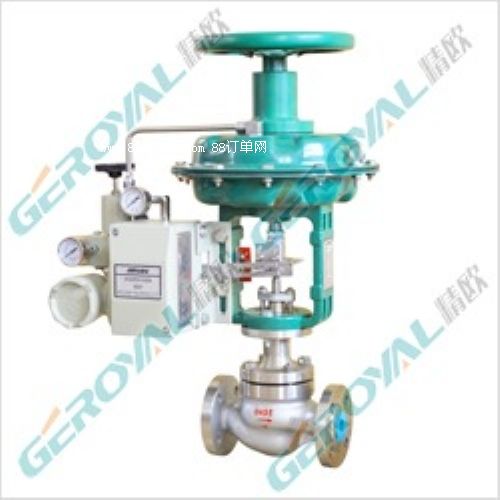

zjhjp精小型氣動調節閥
精小型氣動調節閥 產品概述
本公司的zjhjp精小型氣動調節閥，是由多彈簧氣動薄膜執行機構和低流阻精小型調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。精小型氣動調節閥閥體流道呈s流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性準確、維護方便等優點，可用于苛刻的工作條件。氣動薄膜調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。精小型氣動薄膜調節閥廣泛應用于準確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。精小型氣動薄膜調節閥特別適用于允許泄露量小、閥前后壓差不大及有一定粘度和含少量纖維介質的場合。
精小型氣動調節閥 技術參數
| 公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數(kv) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
| 套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
| 允許壓差 |
單座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
| 套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
| 公稱壓力 |
1.6、2.5、4.0、6.4、10.0 |
| 額定行程 |
16 |
25 |
40 |
60 |
100 |
| 執行器型號 |
zha/b-22 |
zha/b-23 |
zha/b-34 |
zha/b-45 |
zha/b-56 |
| 閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
| 壓蓋形式 |
螺栓壓緊式 |
| 密封填料 |
v型聚四氟乙烯填料、v型柔性石墨填料 |
| 閥芯形式 |
單座式、套筒式 |
| 流量特性 |
等百分比、直線性 |
精小型氣動調節閥 執行機構
| 配置執行器類別 |
zha/b多彈簧簿膜執行機構 |
| 執行器型號 |
zha/b-22 |
zha/b-23 |
zha/b-34 |
zha/b-45 |
zha/b-56 |
| 有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
| 行程 |
10、16 |
24 |
40 |
40、60 |
100 |
| 彈簧范圍 |
20～100（標準）、20-60、60-100、40-200、80-240 |
| 膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 |
140～400kpa |
| 氣源接口 |
rc1/4" |
| 環境溫度 |
-30～+70℃ |
| 可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
| 作用形式 |
氣關式—失氣時閥位開；氣開式—失氣時閥位關(fc) |
精小型氣動調節閥 性能指標
| 項目 |
不帶定位器 |
帶定位器 |
| 基本誤差％ |
±5.0 |
±1.0 |
| 回差％ |
3.0 |
1.0 |
| 死區％ |
3.0 |
0.4 |
| 始終點偏差％ |
氣開 |
始點 |
±2.5 |
±1.0 |
| 始點 |
±5.0 |
±1.0 |
| 氣關 |
始點 |
±5.0 |
±1.0 |
| 終點 |
±2.5 |
±1.0 |
| 額定行程偏差％ |
≤2.5 |
| 泄露量l/h |
0.01％×閥額定容量 |
| 可調范圍r |
30：1 |
精小型氣動調節閥 零件材料
| 1 |
閥體 |
wcb |
304 |
316 |
316l |
| 2 |
墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
| 3 |
閥座/套筒 |
304 |
304 |
316 |
316l |
| 4 |
閥芯 |
304 |
304 |
316 |
316l |
| 5 |
導向套/并帽 |
304 |
304 |
316 |
316l |
| 6 |
中墊 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
ptfe\石墨墊片 |
| 7 |
閥蓋 |
wcb |
304 |
316 |
316l |
| 8 |
閥桿 |
304 |
304 |
316 |
316l |
| 9 |
金屬墊 |
304 |
304 |
316 |
316l |
| 10 |
填料 |
ptfe/石墨 |
ptfe/石墨 |
ptfe/石墨 |
ptfe/石墨 |
| 11 |
螺栓 |
25 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
| 12 |
填料壓蓋 |
wcb |
304 |
316 |
316l |
精小型氣動調節閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20ma,1-5v)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
相關名稱：精小型氣動調節閥,氣動薄膜調節閥,氣動薄膜閥
