氣動活塞切斷閥概述

氣動活塞式切斷閥(簡稱氣動活塞切斷閥)，是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大，閥體設計新穎，流阻小、額定流量系數大、許用壓差大、密封性能優良等特點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程與遠程控制系統中。

氣動活塞切斷閥規格與技術參數

口徑：dn40

公稱壓力：10k、pn16

材質：閥體碳鋼，閥內件304

氣缸：鋁活塞，鑄鋼壓蓋

填料：高溫ptfe（增強型聚四氟乙烯）

密封：硬密封（304）可達蒸汽溫度350℃

工作狀態：常開或常閉

連接方式：法蘭連接

法蘭標準：日標

外觀尺寸圖：

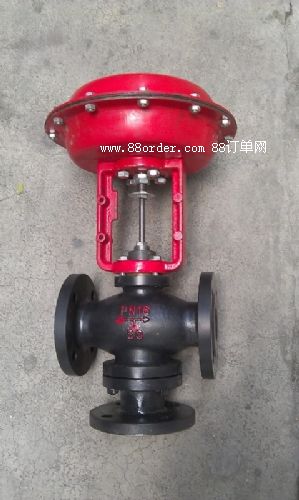

          氣缸式三通控制閥（手氣兩用）

口徑：dn50

公稱壓力：10k、pn16

材質：閥體碳鋼，閥內件304

氣缸：鋁活塞，鑄鋼壓蓋

填料：高溫ptfe（增強型聚四氟乙烯）

密封：硬密封（304）可達蒸汽溫度350℃

工作狀態：常開或常閉

連接方式：法蘭連接

法蘭標準：日標

外觀尺寸圖：

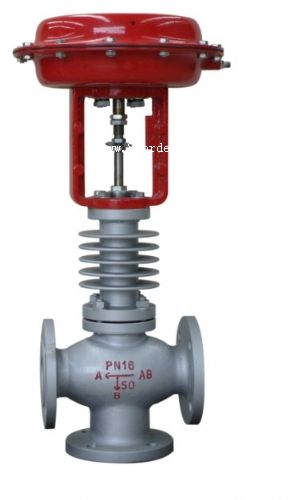

          氣缸式三通控制閥（手氣兩用）
