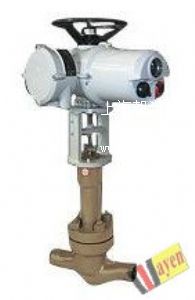

進口電動三通調節閥

產品說明

進口三通調節閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。

德國韋恩wayen進口電動三通調節閥采用雙閥芯上下導向結構，配備直行程電動執行機構。電動三通調節閥閥體為四通結構，即一進二出（分流型），二進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，滿足不同工況的使用要求。電動三通調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維護方便等優點。可用于各種不同的工作條件，特別適用于石油工業熱交換的溫度控制系統和其它各行各業的自動化控制。

進口電動三通調節閥工作原理

電動三通合流（分流）調節閥有合流和分流二種型式，由電動執行機構和三通合流或三通分流調節組成，以電源為動力，接受統一的標準信號0～10ma dc或4-20ma dc驅使閥門開度與此操作信號相對應。合流閥的作用是將一種流體分成兩路流體

進口電動三通調節閥技術參數和性能指標

閥體

公稱通徑    合流閥：25、40、50、65、80、100、125、150mm

            分流閥：80、100、125、150mm

公稱壓力    ansi 150、300 jis10、20k  pn1.6、4.0mpa

連接型式    法蘭連接：ff、rj

材料    鑄鋼（zg230-450）鑄不銹鋼

上閥蓋    常溫型：0～+200℃ 伸長ⅰ型（e�。�：200～+425℃

壓蓋型式    螺栓壓緊式

執行機構

dkz系列電動執行機構；361l系列電子式電動執行機構；skz系列電子式電動執行機構；psl系列電子式電動執行機構

閥作用型式     電—關式或電—開式

性能

泄漏量    小于閥額定容量的0.01％，符合ansi b16.104-1976ⅳ級

注：采用標準的v型聚四氟乙烯填料時

可調范圍       25：1

進口電動三通調節閥產品特點

流體對閥芯作用方向都處于流開狀態，故工作穩定性好。

除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。

伺服放大器采用深度動態負反饋，可提高調節精度。

電動操作器有多種形式，可適用于4~20ma.dc或0~10ma.dc

電子型電動調節閥可直接電流信號控制閥門開度，無需伺服放大器。

節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。

波紋管密封型對移動的閥桿形成完全的密封，諸絕流體外漏。

進口電動三通調節閥訂貨須知：
訂貨時請用戶提供以下資料：
·調節閥名稱、型號
·公稱通徑
·公稱壓力
·額定流量系數
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
