KCB磁力傳動齒輪泵

￥ 0 元

磁力驅動齒輪泵屬于外嚙合齒輪泵，在kcb、ycb基礎上改進設計的，采用磁力驅動裝置。磁力驅動齒輪泵的工作原理：磁傳動部分由內、外磁轉子組成，由隔套將內磁轉子與外磁傳子及介質隔絕，內磁鐵裝于泵軸上，外磁傳子由電機驅動，利用現代磁學原理，實現非接觸的力矩傳遞，達到驅動泵的目的。磁力驅動齒輪泵有別于其他機械密封形式泵，只有靜密封，沒有動密封，從根本上解決了其他密封形式泵的跑、冒、滴、漏問題，做到了完全無泄漏，從而被譽為高環保型的高科技產品。
磁力驅動齒輪泵適用于石化行業工藝流程中輸送不含固體顆粒和纖維，溫度不高于300℃粘度為5～1500cst的有一定潤滑性的流體。適于輸送不含顆粒的有毒有害、易燃易爆、強腐蝕性和貴重的液體�，F(xiàn)有kcb型磁力齒輪泵、ycb型磁力驅動齒輪泵、2cy型磁力齒輪泵.
適用范圍
磁力驅動齒輪泵用于輸送不能有泄漏的工況。適用于各種液體的取樣、輸送、分發、循環、罐裝等行業，特別適合于有腐蝕、有毒、污染、滲透性強、昂貴介質的輸送。溫度不高于300℃，粘度為5～1500cst。
結構特點
磁力驅動齒輪泵由齒輪、軸、殼體、前后蓋、支架、隔套、磁力聯軸器等組成，根據使用介質，泵可選用灰鉄、碳鋼、不銹鋼等多種材質，磁材料選用釤鈷稀土永磁材料，隔套采用不銹鋼材料。
(1)磁力齒輪泵內所有運轉部件利用輸送介質潤滑。
(2)磁力驅動齒輪泵結構簡單、緊湊。適用性強，免泄漏維護。
(3)磁傳動裝置采用稀土永磁材料，全密封，無泄露，安全可靠。

安裝說明：
1、磁力泵應水平安裝，不宜豎立，對于特殊要求垂直安裝的場合，電機務必朝上。
2、起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。
3、泵使用前應進行檢查，電機風葉轉動要靈活，無卡住無異常聲響，各緊固件要緊固。
4、檢查電機旋轉方向是否與磁力泵轉向標記一致。
磁力驅動泵使用注意事項:
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）。金屬泵的使用溫度100度-300度，粒度不大于30×10- 6m2/s的不含硬顆粒和纖維的液體。

kcb磁力傳動齒輪泵結構特點 :
（１）泵內所有運轉部件利用輸送介質潤滑
（２）設有安全閥超載保護
（３）全密封，無泄露
（４）可正反轉，對泵沒有任何影響

kcb磁力傳動齒輪泵標準性能表

型號 type	流量ｑ capacity		進出口直徑diameter		轉速n speed (r/min)	規定壓力pressure (mpa)	必需汽蝕余量npshr(m)	效率η effi. (％)	電動機ｍotor		重量
型號 type	(m3/h)	(l/min)	英制	公制	轉速n speed (r/min)	規定壓力pressure (mpa)	必需汽蝕余量npshr(m)	效率η effi. (％)	功率 (kw)power	型號 type	重量
kcb-18.3	1.1	18.3	g3/4	φ15	1400	1.45	5	44	1.5	y90l-4	62
kcb-33.3	2	33.3	g3/4	φ15	1420	1.45	5	44	2.2	y100l1-4	67
kcb-55	3.3	55	g1	φ25	1400	0.33	3	41	1.5	y90l-4	64
kcb-83.3	5	83.3	g11/2	φ38	1400	0.33	3	43	2.2	y100l1-4	70
kcb-200	12	200	g2	φ50	1420	0.33	5	46	4	y112-4	135
kcb-300	18	300	g3	φ70	1440	0.36	5	42	5.5	y132m2-4	175
kcb-483.3	29	483.3	g3	φ70	960	0.36	5.5	42	7.5	y132m2-4	213
kcb-483.3	29	483.3	g3	φ70	960	0.36	5.5	42	11	y132m-4	213
kcb-633	38	633	g4	φ100	970	0.28	5	43	11	y160l-4	275
kcb-960	58	960	g4	φ100	1470	0.28	5	43	18.5	y180m-4	305
kcb-960	58	960	g4	φ100	1470	0.28	5	43	22	y180l	305

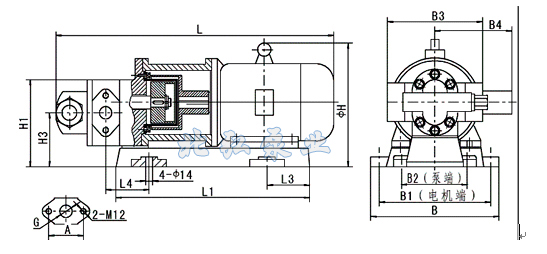

kcb齒輪泵

型號	l	l1	l2	l3	l4	l5	h	h1	h2	h3	h4	b	b1	b2	b3	b4	a	g	重量 weight
kcb-18.3	566	391	239	86	75	86	230	176	130	109	40	259	225	190	155	192	52	g3/4"	62
kcb-33.3	618	416	256	86	82	93	285	186	140	119	50	279	245	190	180	192	52	g3/4"	67
kcb-55	595	391	239	86	89.5	100.5	230	176	130	109	40	259	225	190	155	192	70	g1"	64
kcb-83.3	652	416	256	94	102	113	285	186	140	119	50	279	245	190	180	192	78	g11/2"	70

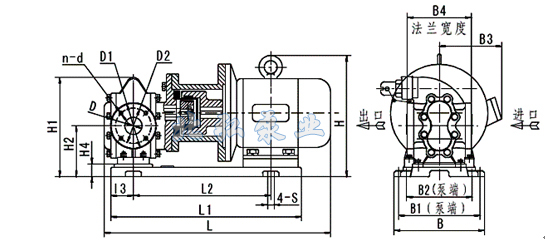

kcb磁力傳動齒輪泵

型號	l	l1	l2	l3	l4	n-s	h	h1	h2	h3	h4	b	b1	b2	b3	b4	d	d1	d2	n-d	重量 weight (kg)
kcb-135	709	577	419	58	905	4-ф16	355	314	168	202	50	326	290	240	190	214	ф50	ф110	ф140	4×m 12	135
kcb-200	709	577	419	58	905	4-ф16	355	314	168	202	50	326	290	240	190	214	ф50	ф110	ф140	4×m 12	135
kcb-300	883	715	502	80	124	4-ф22	423	378	198	240	70	390	340	280	210	228	ф70	ф123	ф155	6×m 14	173
kcb-483.3	883	715	502	80	124		423	378	198	240	70	390	340	280	210	238	ф70	ф123	ф155	6×m 14	175
kcb-483.3	972	795	565	80	124		465	378	198	240	70	450	400	290	255	228	ф70	ф123	ф155	6×m 14	213
kcb-633	1074	901	629	100	145		500	455	258	275	70	450	450	400	285	280	ф100	ф158	ф190	8×m 14	275
kcb-960	1099	900	635	100	145		525	455	258	275	70		470	420	285	280	ф100	ф158	ф190	8×m 14	305
