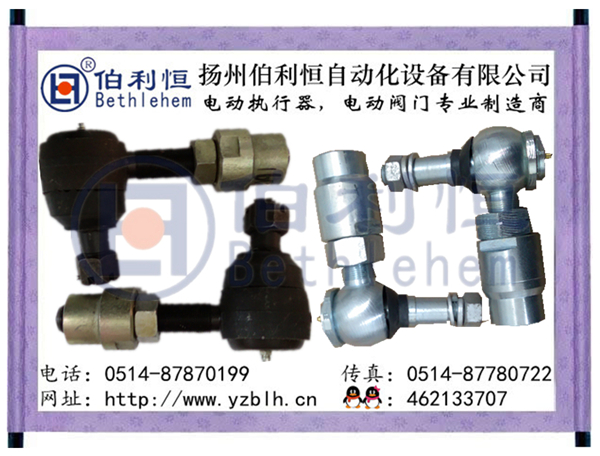

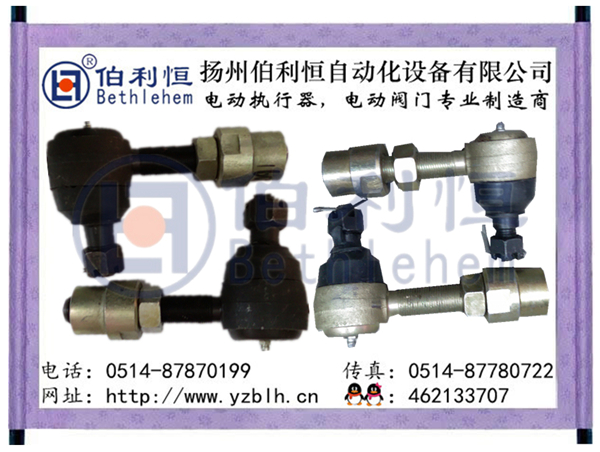

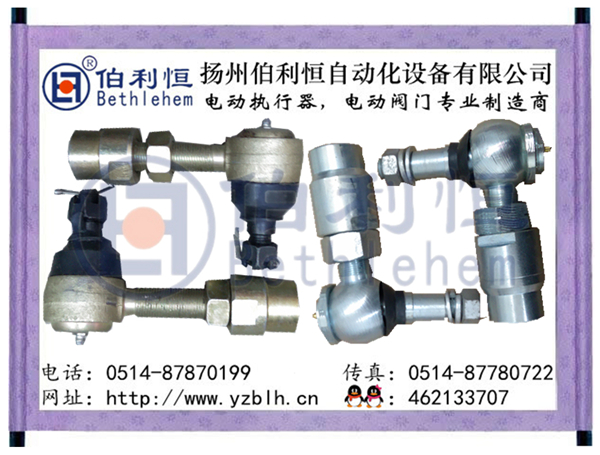

球型鉸鏈機構qj-250，qj-160

球型連接鉸鏈是用于自動控制中的執行器與調節機構的連接附件。它采用了球型軸承結構具有控制靈活、準確、扭轉角度大的優點，由于該鉸鏈安裝、調整方便、安全可靠。所以，球型鉸鏈機構qj-250，qj-160，它廣泛地應用在電力、石油化工、冶金、礦山、輕紡等工業的自動控制系統中。

   該產品在吸收德國西門子公司的同類產品優點，并結合我國儀表的特點而研制的。

二、產品結構特點

     1、該產品由于選用了球型軸承結構，球型鉸鏈機構qj-250，qj-160，能靈活的承受來自各異面的壓力。

     2、該產品與執行器的連接有錐體及直柄兩種，擴大了儀表使用面。

     3、球型連接鉸鏈采用左旋、右旋螺紋連接方便可靠、可調范圍大。

     4、本連接鉸鏈采用全封閉結構，保養方便。

 1、銷軸扭轉角度為20°±2°

   2、 錐形銷軸錐度為1：球型鉸鏈機構qj-250，qj-160。10k6

規格型號傳遞扭距

nm連桿螺紋

可調范圍

mm銷軸錐端

最大尺寸

mm直柄銷軸

尺寸

mm銷軸長度

mm允許配套執行器

最小扭臂長度，球型鉸鏈機構qj-250，qj-160。

mmqj-101000-50φ16φ1414120qj-252500-70φ18φ1620120qj-606000-90φ20φ1822150qj-16016000-110φ23φ2024170qj-40040000-150φ38φ3024200qj-60060000-150φ40φ3032200qj-2000100000-150φ44φ4040200
